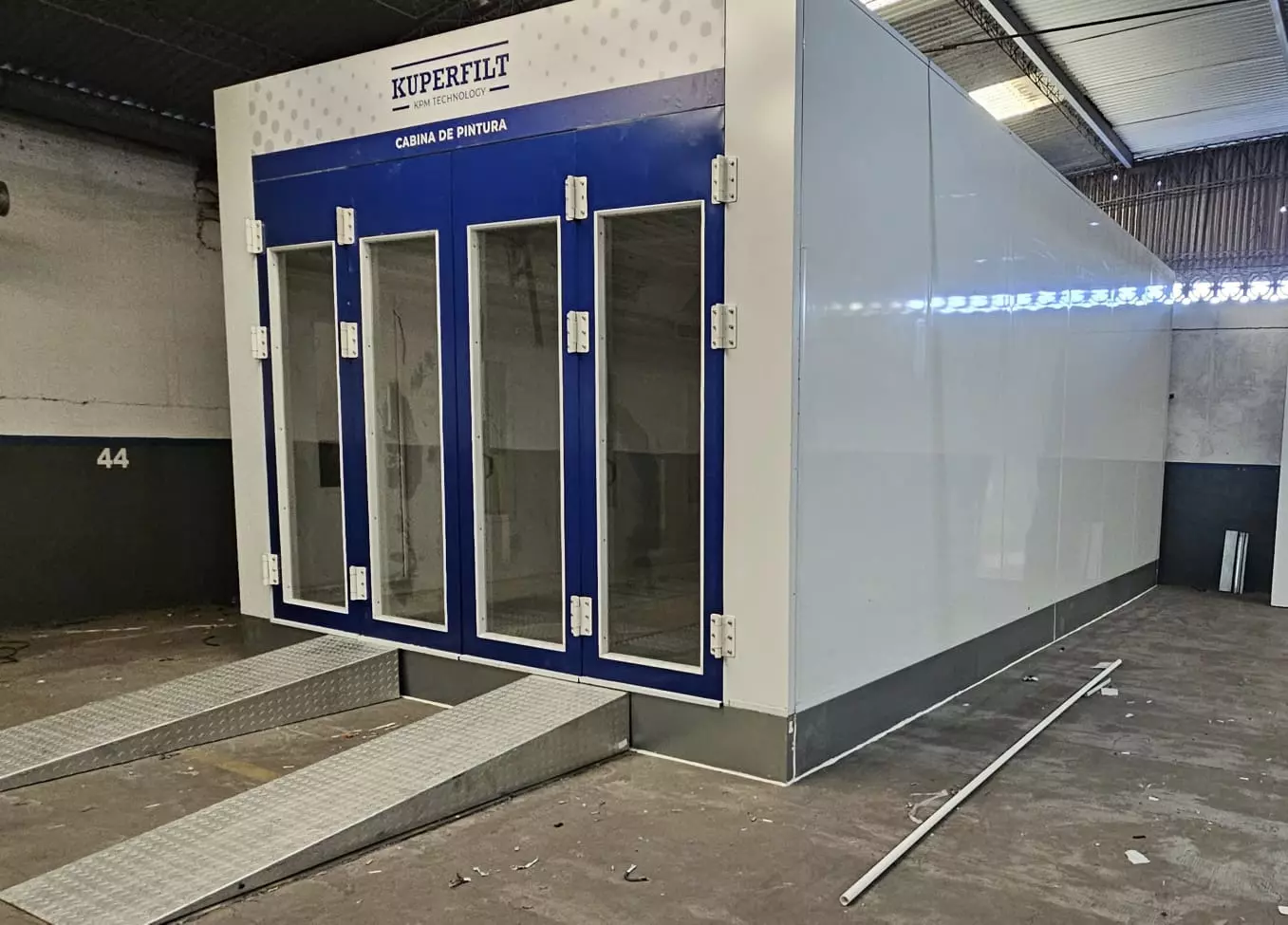

kpm Clase c plus
Medidas
Interiores 7000 × 4000 × 2650
Exteriores 7000 × 5560 × 3430
Tablero
con nuevo
control touch
Motores
inyección 1 de 7.5 hp
extracción 1 de 7.5 hp
|
|
KPM CLASE C+ |
|---|---|
| MEDIDAS INTERIORES | 7000 x 4000 x 2650 mm |
| PUERTAS DE INGRESO | 3400 x 2550 mm |
| MOTOR DE INYECCIÓN | 1 x 7.5 HP |
| MOTOR DE EXTRACCIÓN | 1 x 7.5 HP |
| VOLUMEN DEL VENTILADOR | 18.000 m3/h |
| VELOCIDAD DE AIRE | >0.18 m/s |
| TIEMPOS DE VENTILACIÓN | 246 veces/h |
| TEMPERATURA MÁXIMA | 80° C |
| ILUMINACIÓN | >1000 LUX |
| EFICIENCIA DE FILTRADO | >96 % |
| RUIDO | <78 |
| ENERGÍA TOTAL | 15 KW |
características
KPM CLASE C
Nuestro modelo de Cabina de Pintura Clase C es el más vendido para AutoRefinish.
INGRESO DE AIRE
Ventilador turbina de pala ancha con acople directo de 7.5 HP / 5.5 KW.
EXTRACCIÓN DE AIRE
Ventilador turbina de pala ancha con acople directo de 7.5 HP / 5.5 KW.
Instalación
Armado por técnicos propios bajo supervisión de ingeniería para una puesta en marcha sin problemas.
medidas
Medidas interiores: 7000 x 4000 x 2650 mm Medidas exteriores: 7000 x 5560 x 3430 mm Frente 4 hojas: 3000 x 2700 x 70 mm
Tablero de control
Tablero full de control con todos componentes Schneider origen Alemania
Paneles endotérmicos
Posibilidad de incorporar sistema eléctrico de secado mediante Paneles Endotérmicos. .
Paneles Infrarrojos
Posibilidad de incorporar sistema eléctrico de secado mediante Paneles Infrarrojos.

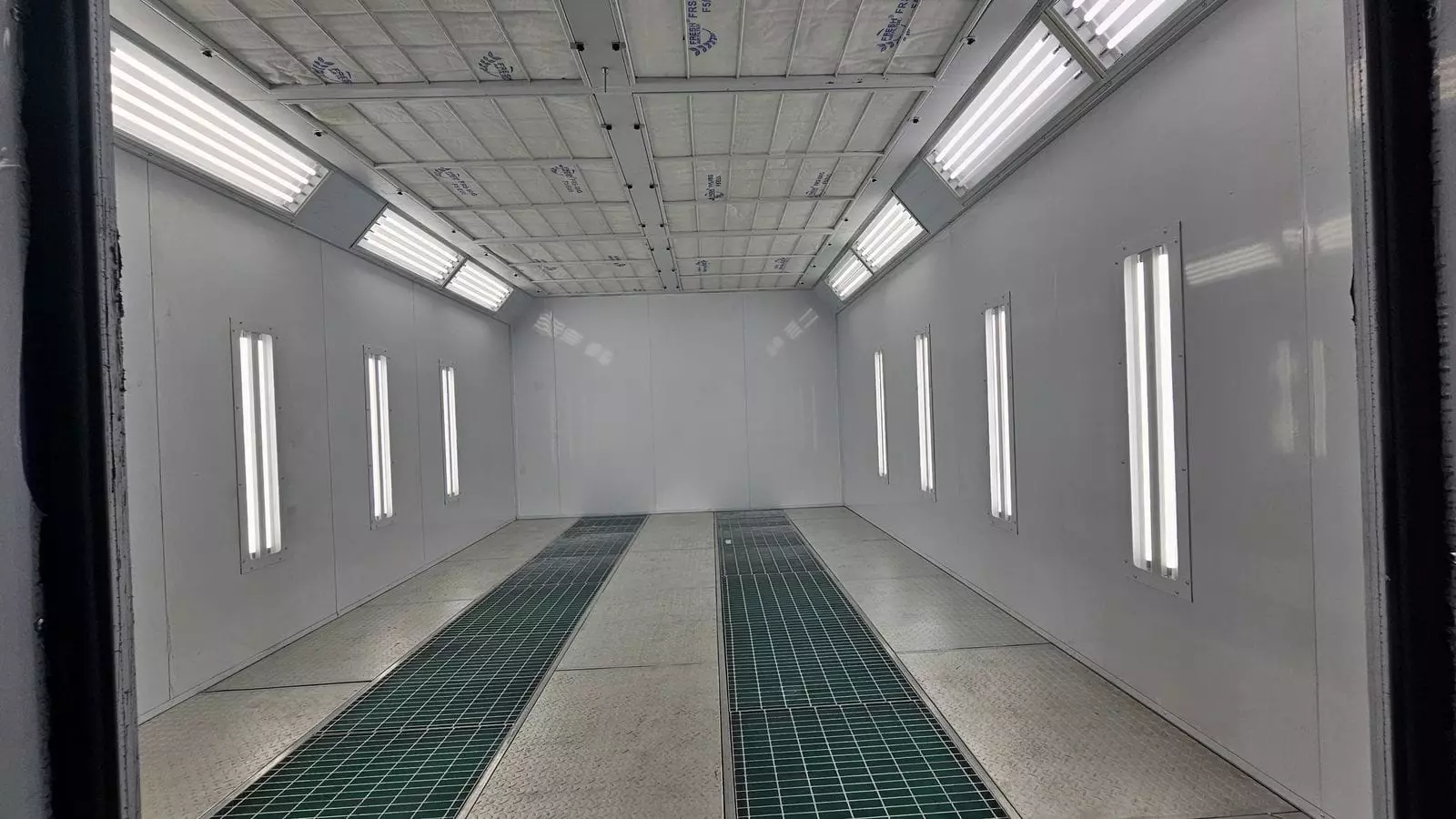

funcionamiento
Pintado
Ingreso de Aire: El sistema aspira aire fresco del exterior,
el cual pasa primero por dos filtros primarios ubicados en la entrada del generador.
Distribución: El ventilador envía este aire hacia la cámara de presión estática (plenum)
ubicada en el techo de la cabina .
Filtrado Superior: El aire pasa por un segundo sistema de filtrado en el techo
(Filtro plenum F5), que retiene el 100% de las partículas mayores a 10 micrones .
Flujo de Aire: El aire fluye verticalmente hacia abajo de manera uniforme a una
velocidad de ~0.22 m/s (sin carga), barriendo la niebla de pintura
generada hacia el suelo .
Evacuación: Antes de salir, el aire pasa por los filtros de suelo que atrapan la mayor
parte de la pintura sobrante . El aire se expulsa al exterior.
Calefacción Opcional: Si la temperatura ambiente es muy baja, se puede encender la
calefacción durante esta fase para ajustar la temperatura ideal de aplicación del producto
funcionamiento
Horneado
Configuración: El usuario selecciona el tiempo y la temperatura deseada en el tablero.
Calentamiento: El quemador se enciende y eleva la temperatura. Una vez alcanzada
la temperatura configurada, el suministro de calor se corta automáticamente.
Recirculación del aire (clave del sistema): Durante la fase de horneado, la compuerta
de aire cambia de posición. El 90% del aire caliente se recircula dentro de la cabina
para ahorrar energía. Solo el 10% del aire se expulsa al exterior para asegurar una
renovación mínima de aire fresco.
Enfriamiento: Al finalizar el tiempo de horneado, el sistema entra
automáticamente en modo de enfriamiento antes de apagarse por completo.
panel touch
Funcion de pintado
Temperatura dentro de la cabina
Temperatura seteada para horneado
Encendido / Apagado de luces
Activar función pintado
Reseteo de alarma
Función de horneado
Estado de funcionamiento
Llevá la productividad de tu taller al siguiente nivel con el sistema de gestión inteligente de la cabina KPM Clase C PLUS. Este modelo integra una avanzada pantalla táctil HMI que centraliza todas las operaciones del equipo, eliminando la complejidad de los tableros tradicionales y poniendo el control absoluto al alcance de tu mano.
A través de una interfaz intuitiva y visual, el operador puede gestionar cada etapa del proceso, desde la preparación hasta el curado final, garantizando resultados precisos y repetibles.
Gestión Centralizada: Alterná fácilmente entre los modos de Pintado y Horneado con un solo toque.
Precisión Térmica: Ajustá la temperatura exacta requerida por el fabricante de la pintura directamente desde el panel digital, evitando defectos en el acabado.
Automatización: Configurá los tiempos de horneado y dejá que el sistema gestione el ciclo y el enfriamiento automáticamente.
Diagnóstico Inteligente: Accedé al historial de trabajo y recibí alertas inmediatas de mantenimiento o fallas para una rápida solución.
PARTES
Paneles del techo
Paneles de paredes
Tablero de control
Quemador Riello

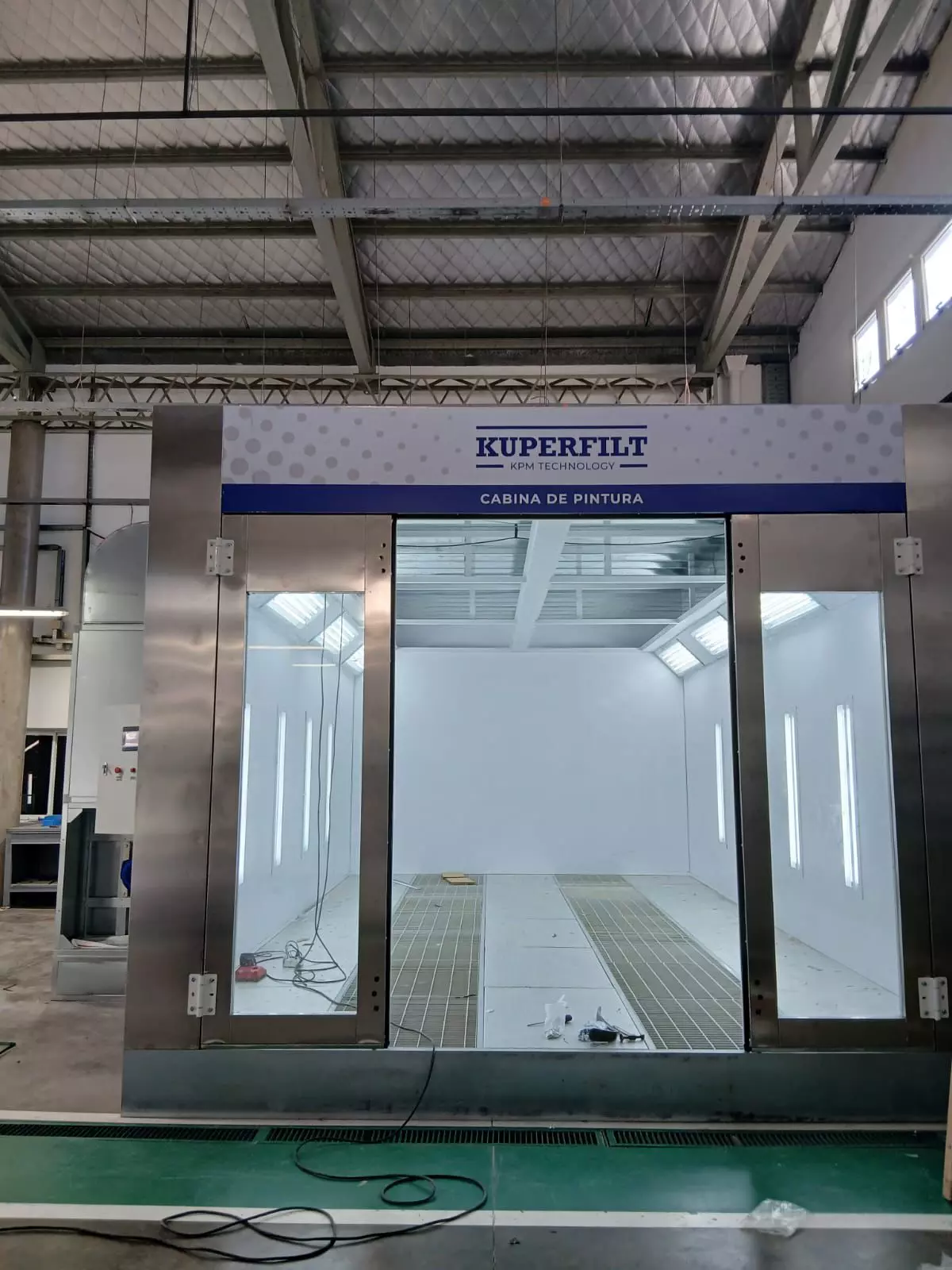

Puerta de ingreso de pintor
Puertas de ingreso de autos
Rampas de acceso
Grupo generador
Ductos de extracción de aire
Ductos de inyección de aire
Plataforma de acero galvanizado
Damper neumático
instalaciones
