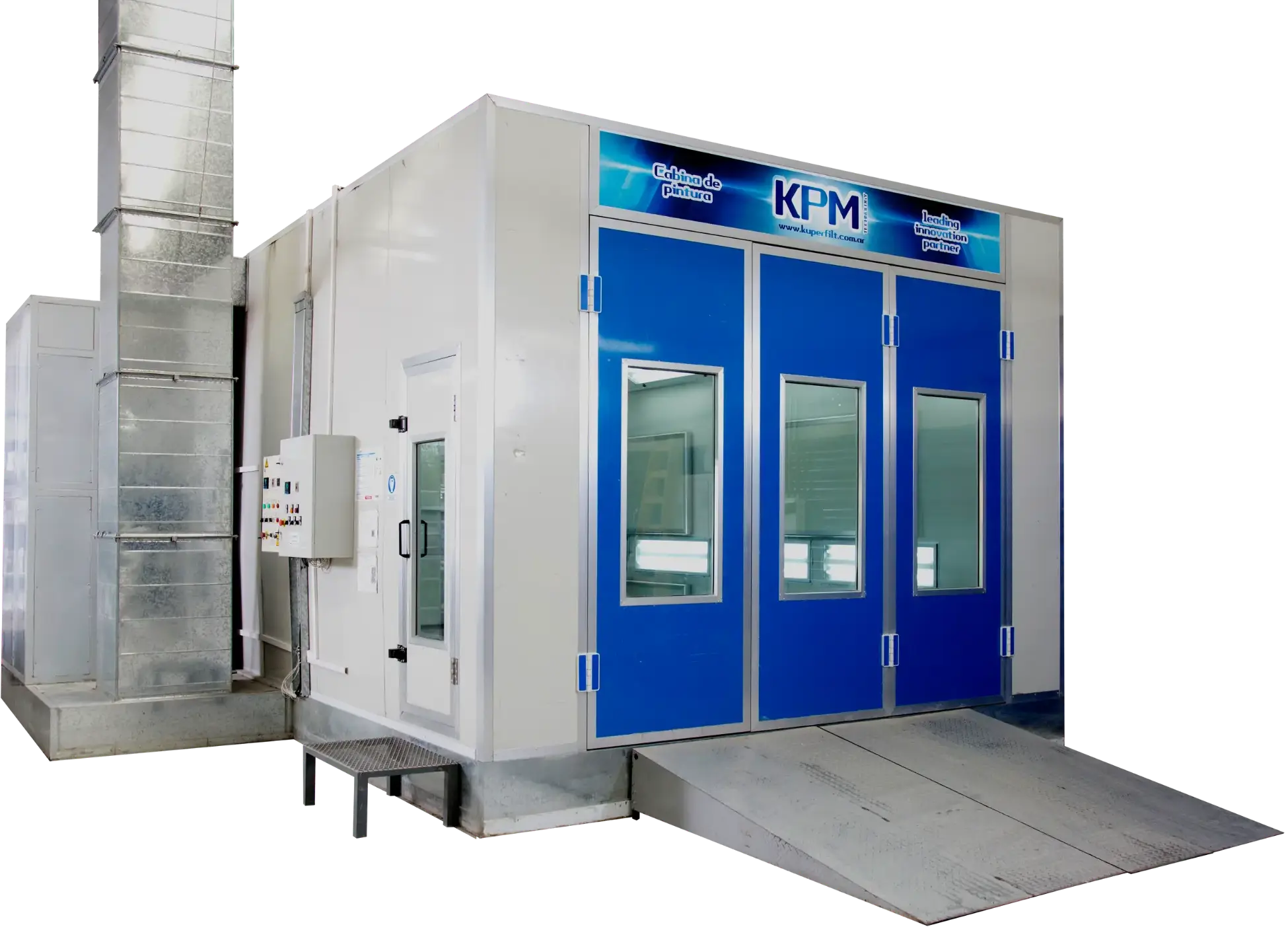

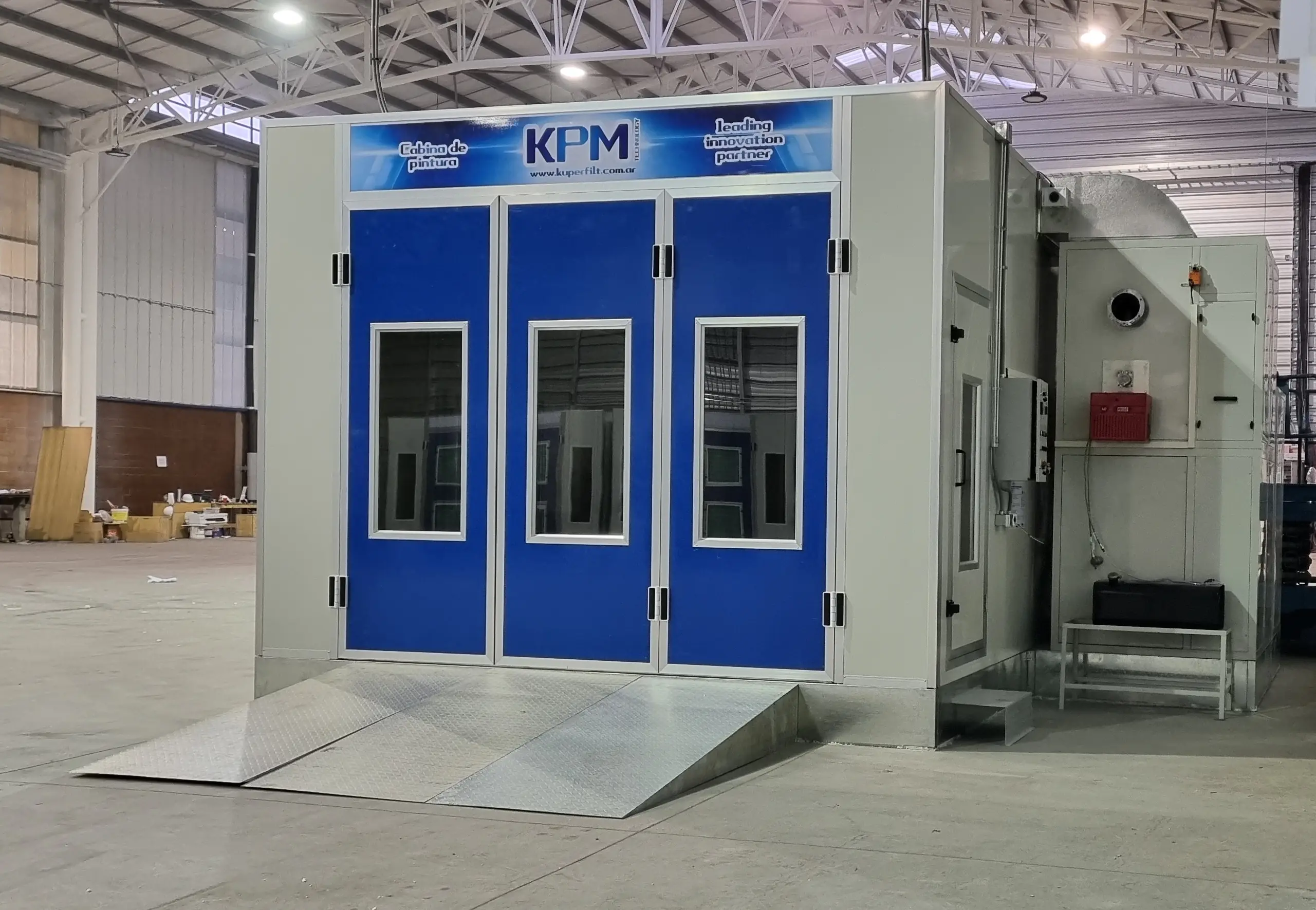

kpm Clase c
Medidas

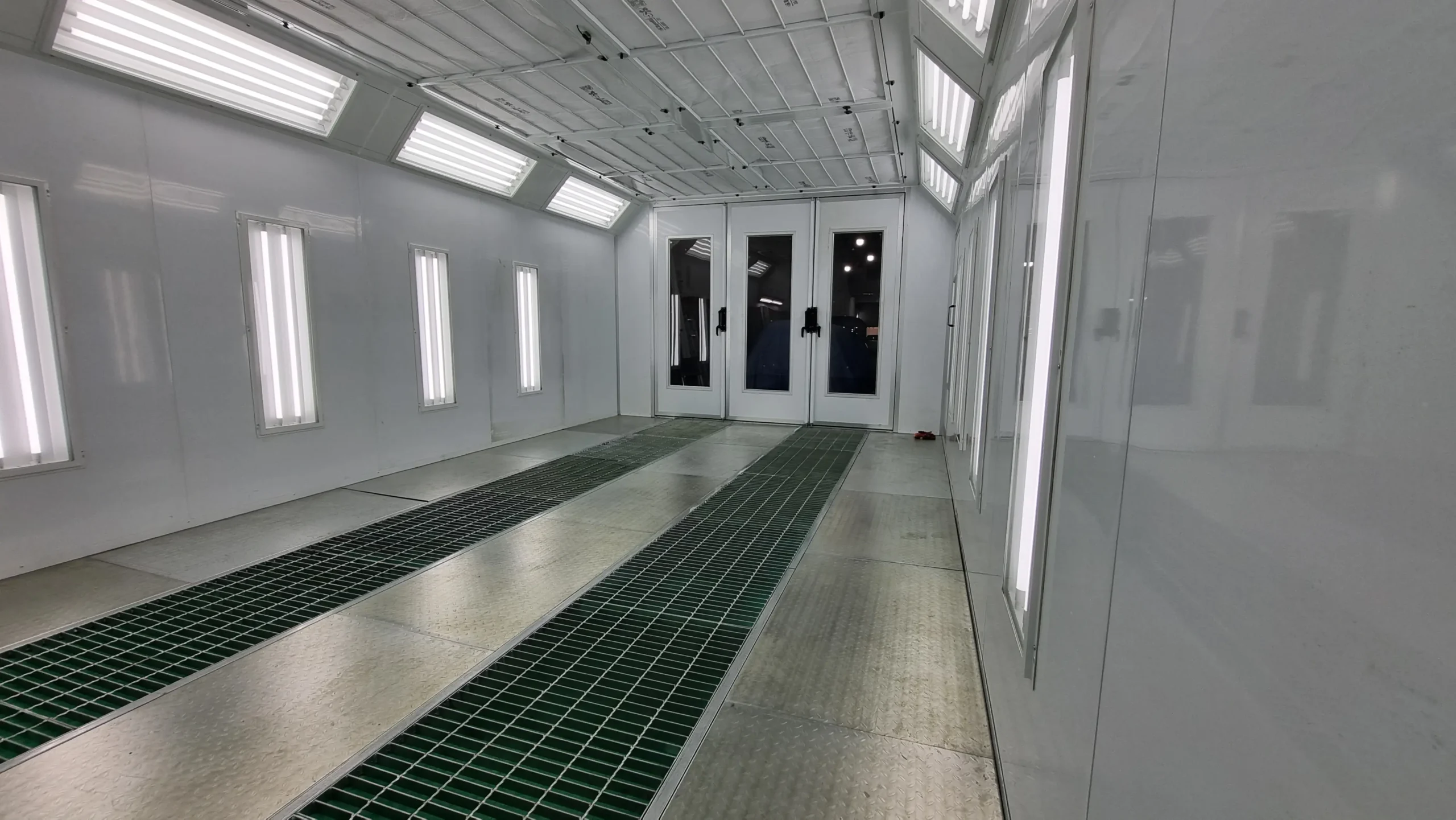

Interiores 6900 × 4000 × 2650
Exteriores 7000 × 5560 × 3430
Instalación
con plataforma
de acero galvanizado
Motores
inyección 2 de 5.5 hp
extracción 1 de 10 hp
|
|
KPM CLASE c |
|---|---|
| MEDIDAS INTERIORES | 6900 x 4000 x 2650 mm |
| PUERTAS DE INGRESO | 3400 x 2550 mm |
| MOTOR DE INYECCIÓN | 2 x 5.5 HP |
| MOTOR DE EXTRACCIÓN | 1 x 10 HP |
| VOLUMEN DEL VENTILADOR | 18.000 m3/h |
| VELOCIDAD DE AIRE | >0.18 m/s |
| TIEMPOS DE VENTILACIÓN | 246 veces/h |
| TEMPERATURA MÁXIMA | 80° C |
| EFICIENCIA DE FILTRADO | >96 % |
| RUIDO | <78 |
| ENERGÍA TOTAL | 13 KW |
características
KPM CLASE C
Nuestro modelo de Cabina de Pintura Clase C es el más vendido para AutoRefinish.
INGRESO DE AIRE
Inyección de aire mediante dos ventiladores con motores Siemens de 5.5 HP.
EXTRACCIÓN DE AIRE
Extración de aire mediante un ventilador de 10 HP.

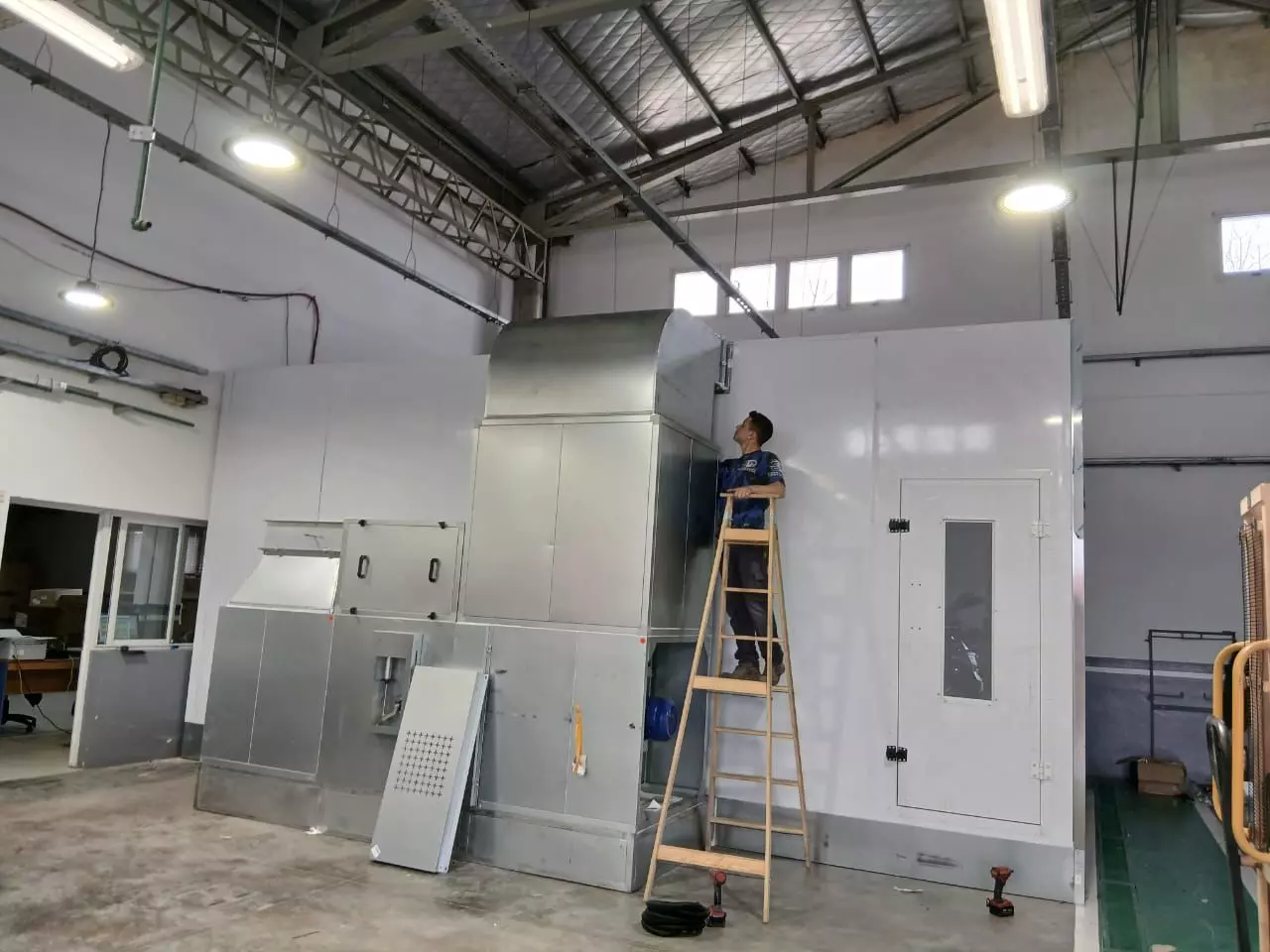

Instalación
Armado por técnicos propios bajo supervisión de ingeniería para una puesta en marcha sin problemas.
medidas

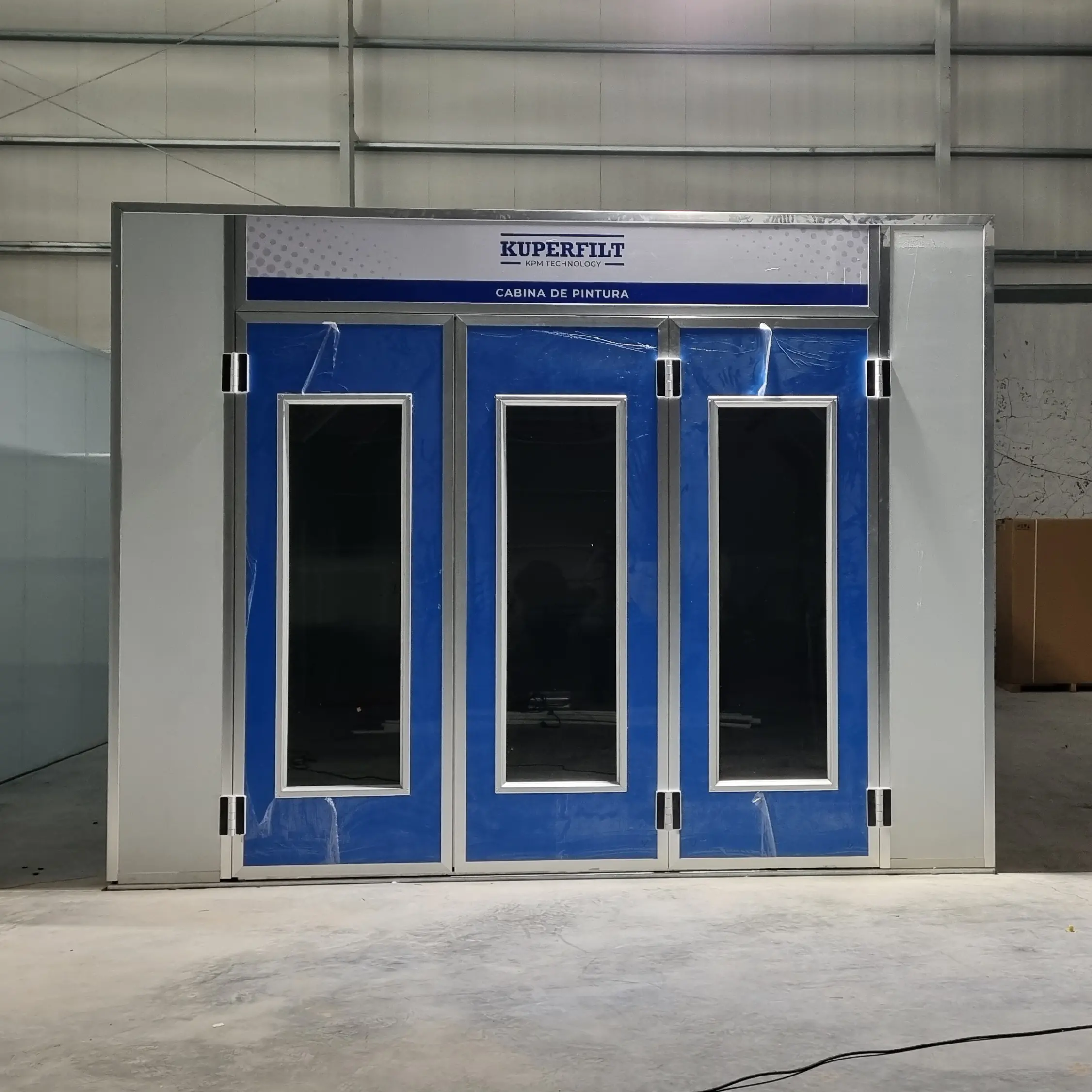

Medidas interiores: 6900 x 4000 x 2650 mm Medidas exteriores: 7000 x 5560 x 3430 mm Frente 3 hojas: 3000 x 2700 x 70 mm

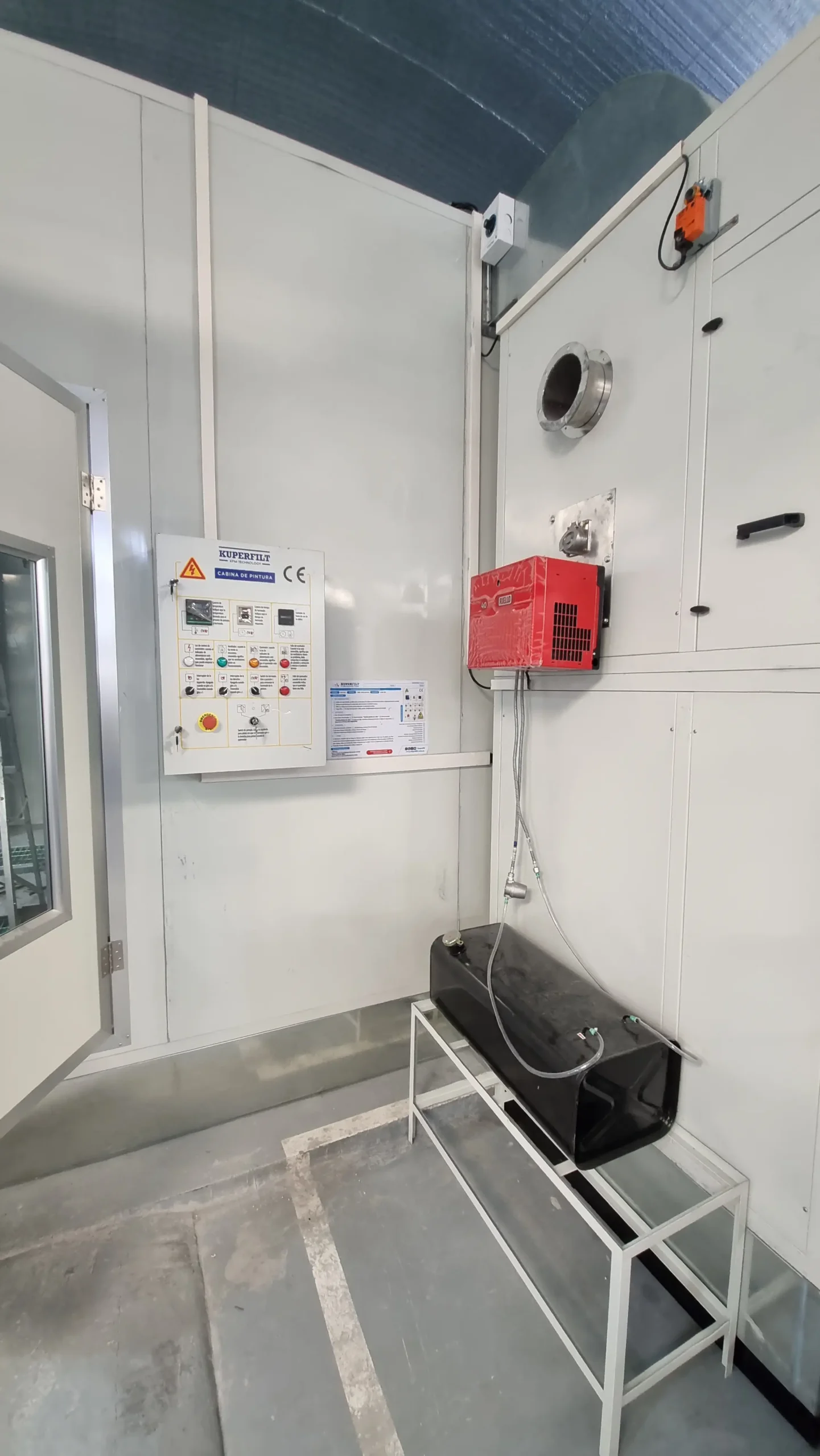

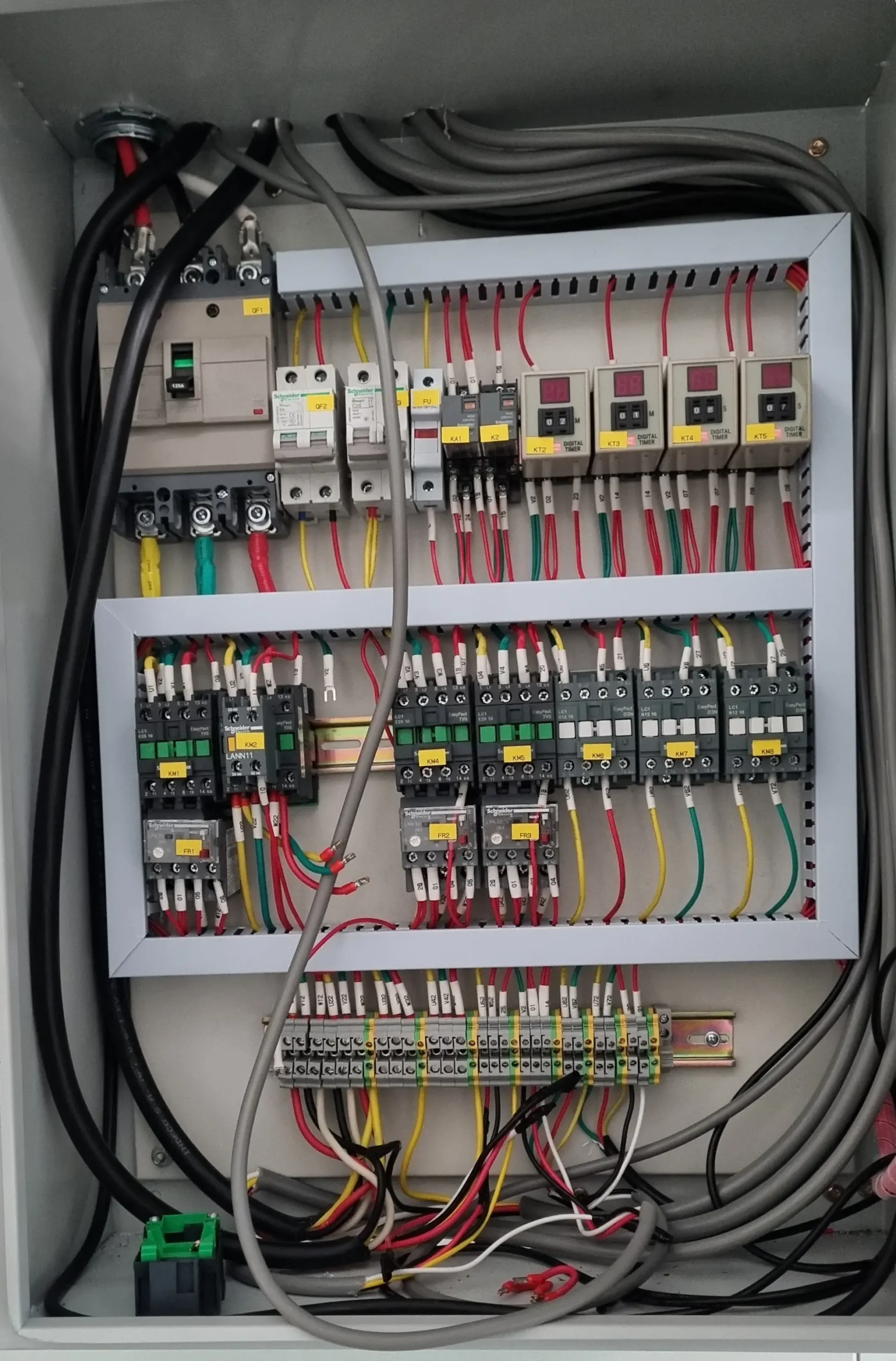

Tablero de control
Tablero full de control con todos componentes Schneider origen Alemania
Paneles endotérmicos
Posibilidad de incorporar sistema eléctrico de secado mediante Paneles Endotérmicos. .

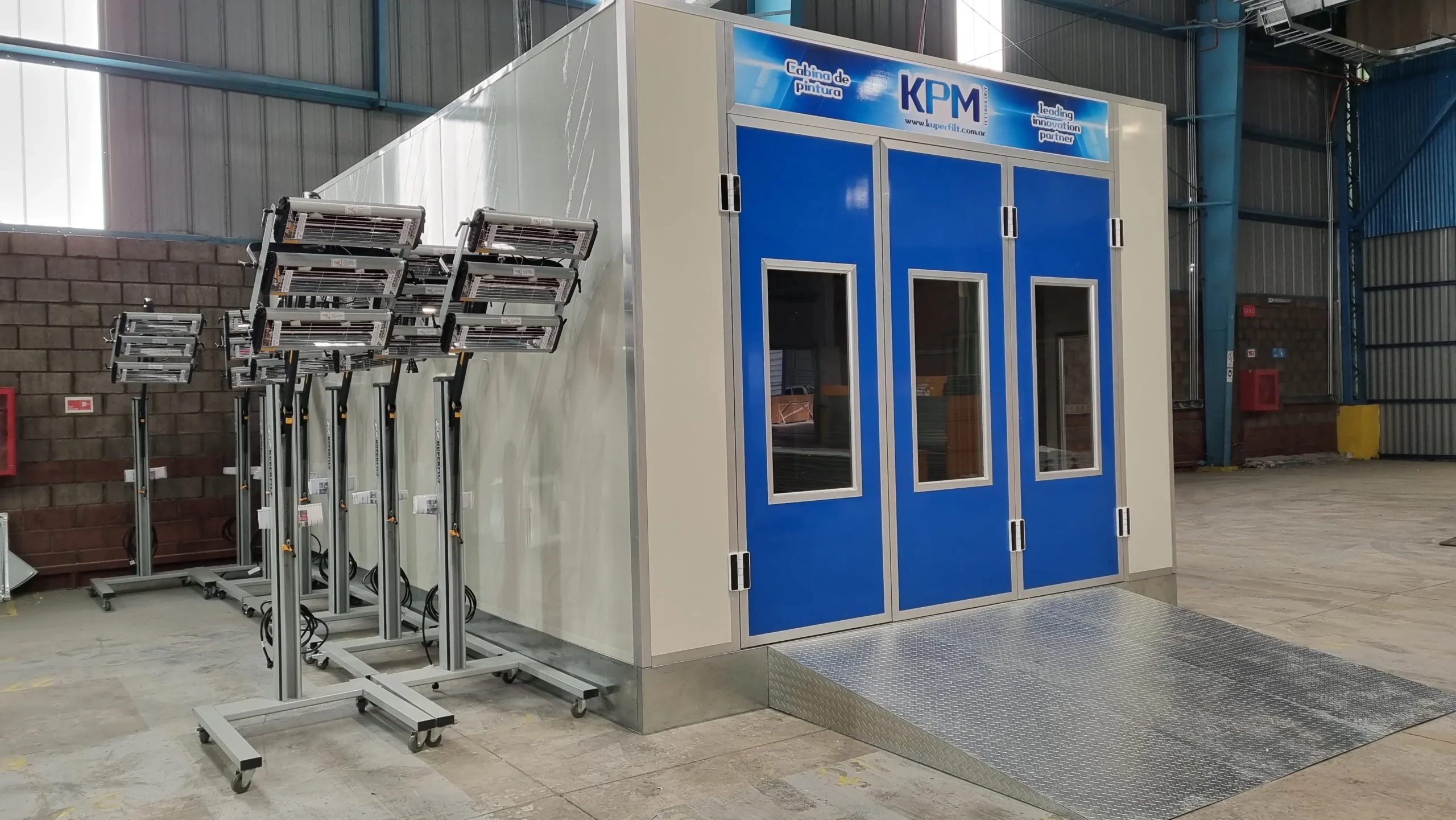

Paneles Infrarrojos
Posibilidad de incorporar sistema eléctrico de secado mediante Paneles Infrarrojos.
funcionamiento
Pintado
Ingreso de Aire: El sistema aspira aire fresco del exterior,
el cual pasa primero por dos filtros primarios ubicados en la entrada del generador.
Distribución: El ventilador envía este aire hacia la cámara de presión estática (plenum)
ubicada en el techo de la cabina .

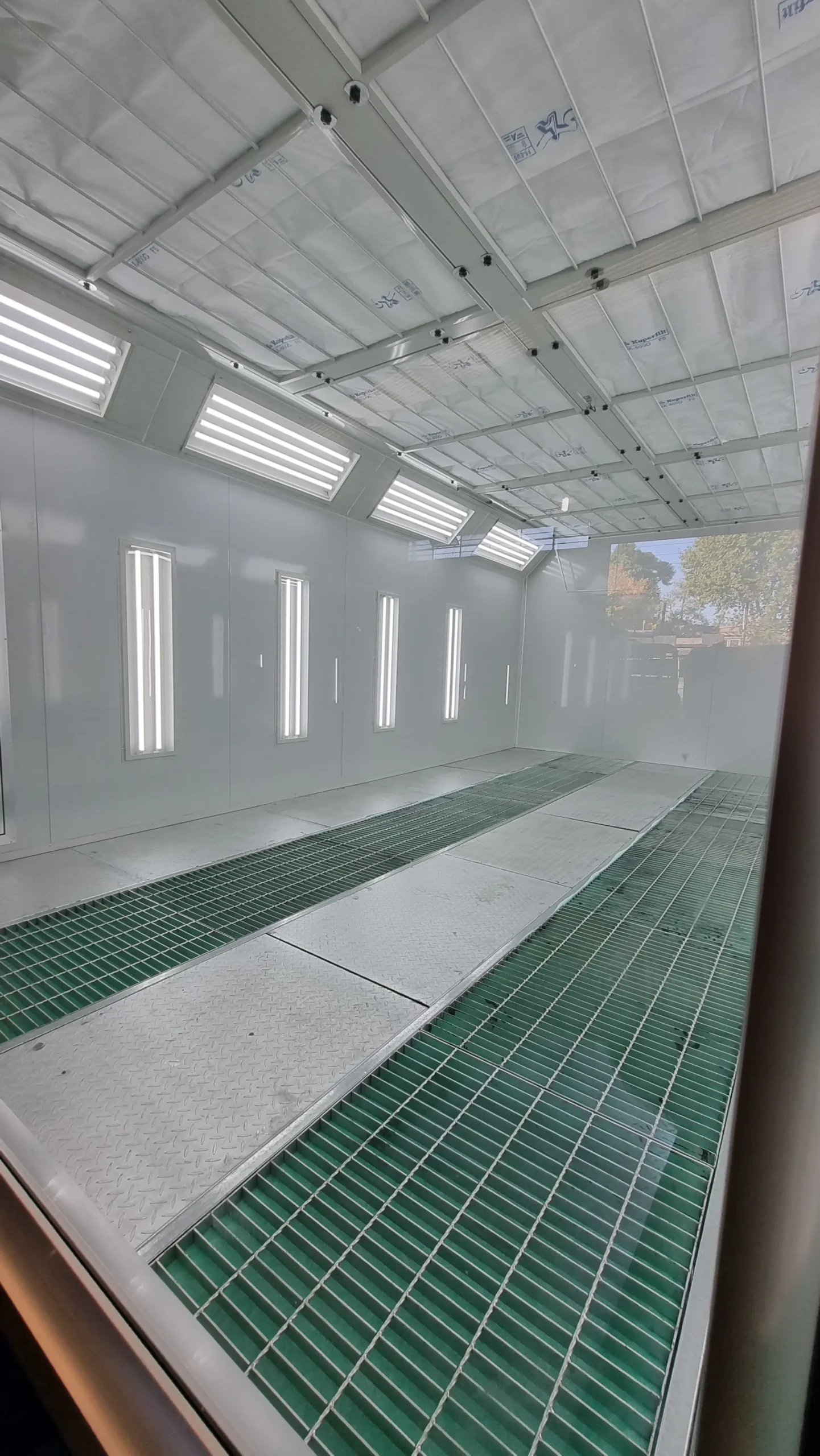

Filtrado Superior: El aire pasa por un segundo sistema de filtrado en el techo
(Filtro plenum F5), que retiene el 100% de las partículas mayores a 10 micrones .

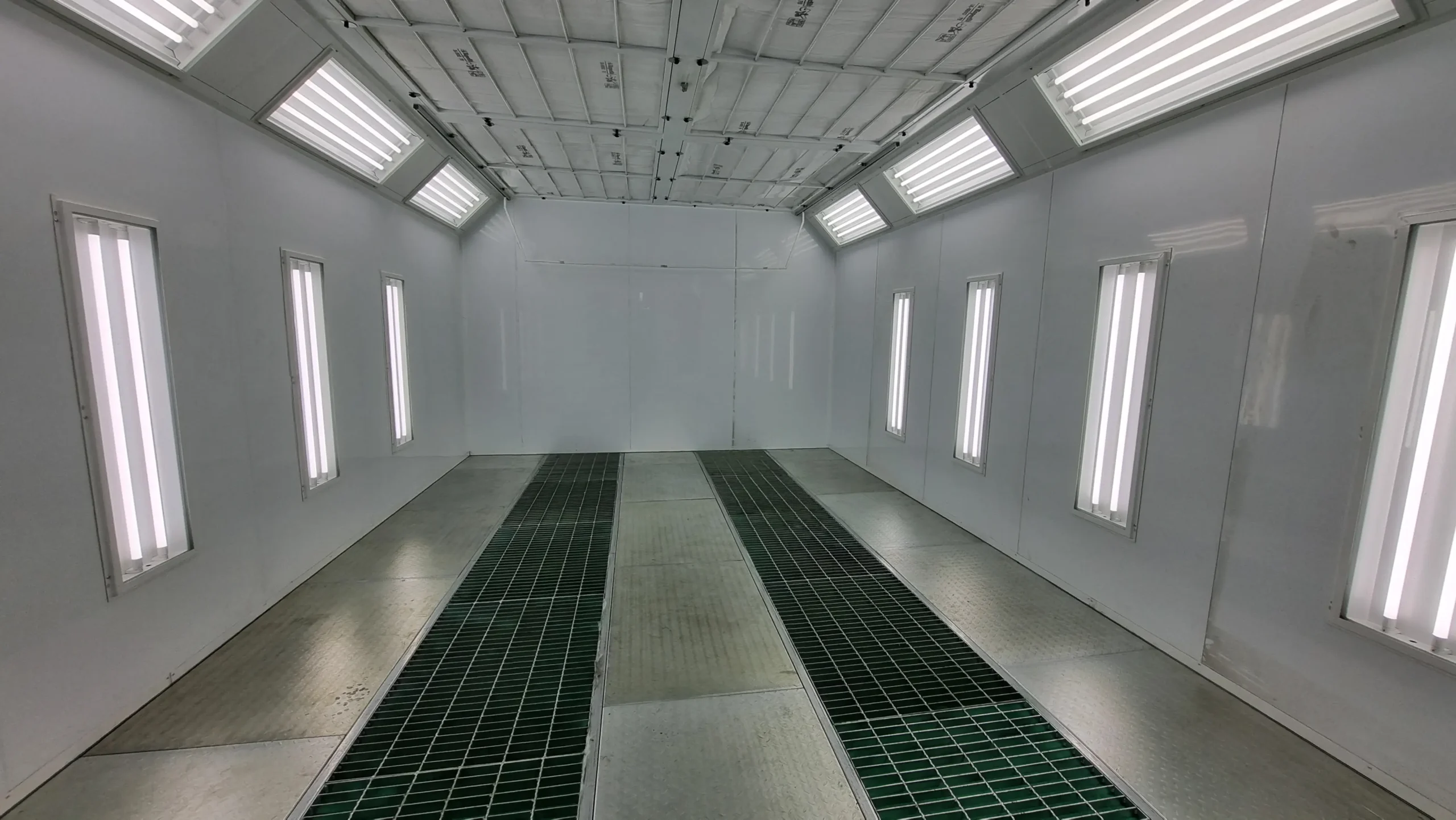

Flujo de Aire: El aire fluye verticalmente hacia abajo de manera uniforme a una
velocidad de ~0.22 m/s (sin carga), barriendo la niebla de pintura
generada hacia el suelo .
Evacuación: Antes de salir, el aire pasa por los filtros de suelo que atrapan la mayor
parte de la pintura sobrante . El aire se expulsa al exterior.
Calefacción Opcional: Si la temperatura ambiente es muy baja, se puede encender la
calefacción durante esta fase para ajustar la temperatura ideal de aplicación del producto
funcionamiento
Horneado
Configuración: El usuario selecciona el tiempo y la temperatura deseada en el tablero.
Calentamiento: El quemador se enciende y eleva la temperatura. Una vez alcanzada
la temperatura configurada, el suministro de calor se corta automáticamente.
Recirculación del aire (clave del sistema): Durante la fase de horneado, la compuerta
de aire cambia de posición. El 90% del aire caliente se recircula dentro de la cabina
para ahorrar energía. Solo el 10% del aire se expulsa al exterior para asegurar una
renovación mínima de aire fresco.
Enfriamiento: Al finalizar el tiempo de horneado, el sistema entra
automáticamente en modo de enfriamiento antes de apagarse por completo.

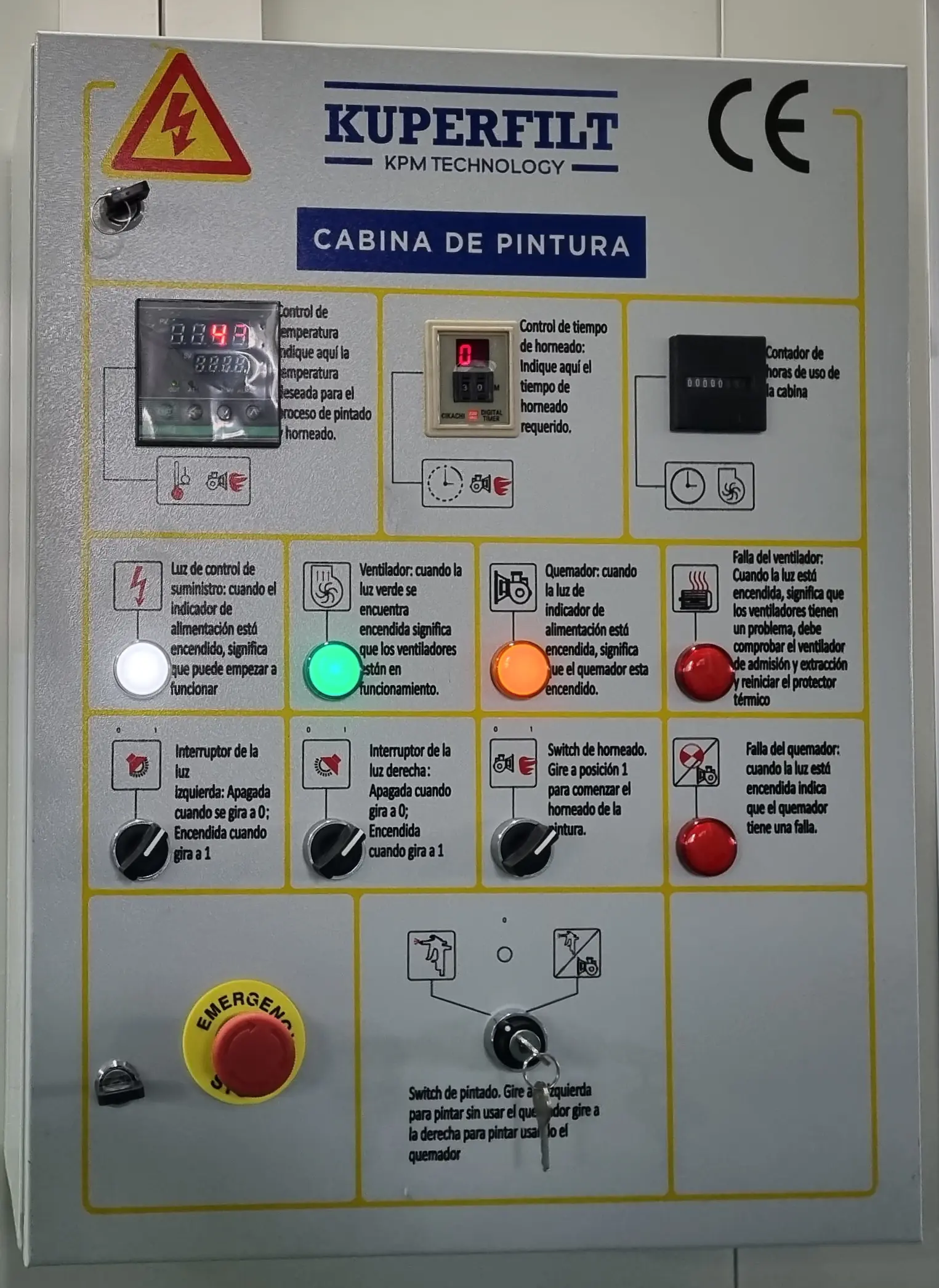

TABLERO
Control de temperatura
Control de tiempo de horneado
Indicador de horas de uso
Indicador de suministro eléctrico
Indicador de funcionamiento de ventiladores
Indicador de funcionamiento del quemador
Indicador de fallo de ventiladores
Interruptor de luces izquierdas
Interruptor de luces derechas
Interruptor de quemador
Indicador de fallo del quemador
Parada de emergencia
Switch de pintado con o sin quemador
Nuestra cabina KPM Clase C integra un centro de control inteligente diseñado para maximizar la eficiencia y calidad en cada acabado. Desde un solo panel, usted gestiona todas las funciones críticas del equipo de forma intuitiva:
Gestión Térmica de Precisión: Ajuste la temperatura exacta según el producto a aplicar. El sistema corta el suministro de calor automáticamente al alcanzar el nivel deseado, optimizando el consumo.
Ciclos Automatizados: Alterne fácilmente entre las funciones de pintado y horneado. Puede configurar tiempos personalizados y el sistema le notificará con una alarma al finalizar el proceso.
Seguridad y Enfriamiento: Incluye indicadores visuales de fallas para un diagnóstico rápido. Al terminar el horneado, el tablero gestiona un modo de enfriamiento automático para proteger tanto la pieza como el equipo.
Monitoreo Constante: Gracias a su termómetro digital, mantendrá un control riguroso de las condiciones internas, garantizando resultados profesionales sin importar el clima exterior.
Con la KPM Clase C, la tecnología trabaja para usted, asegurando procesos más rápidos y acabados perfectos.

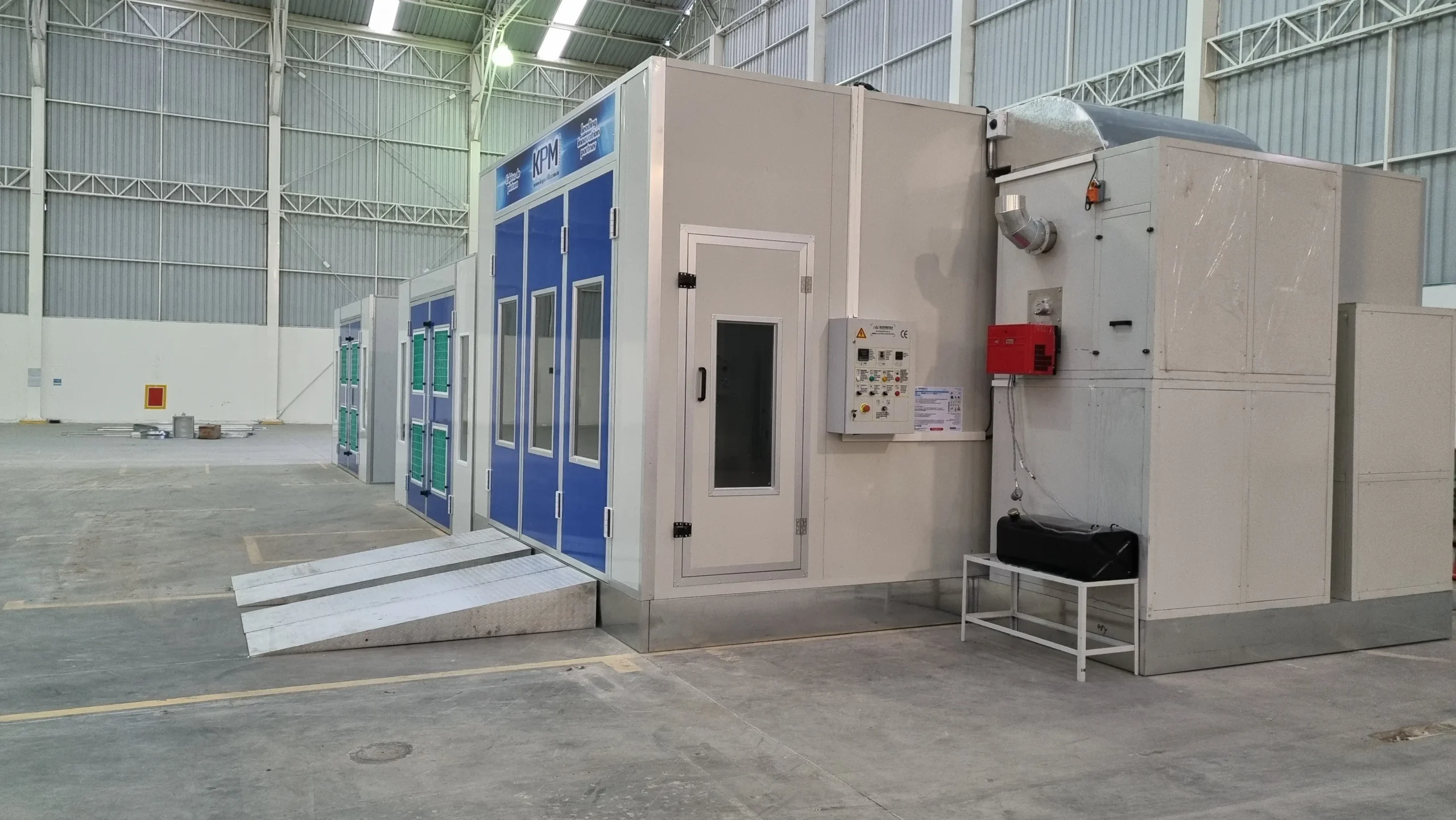

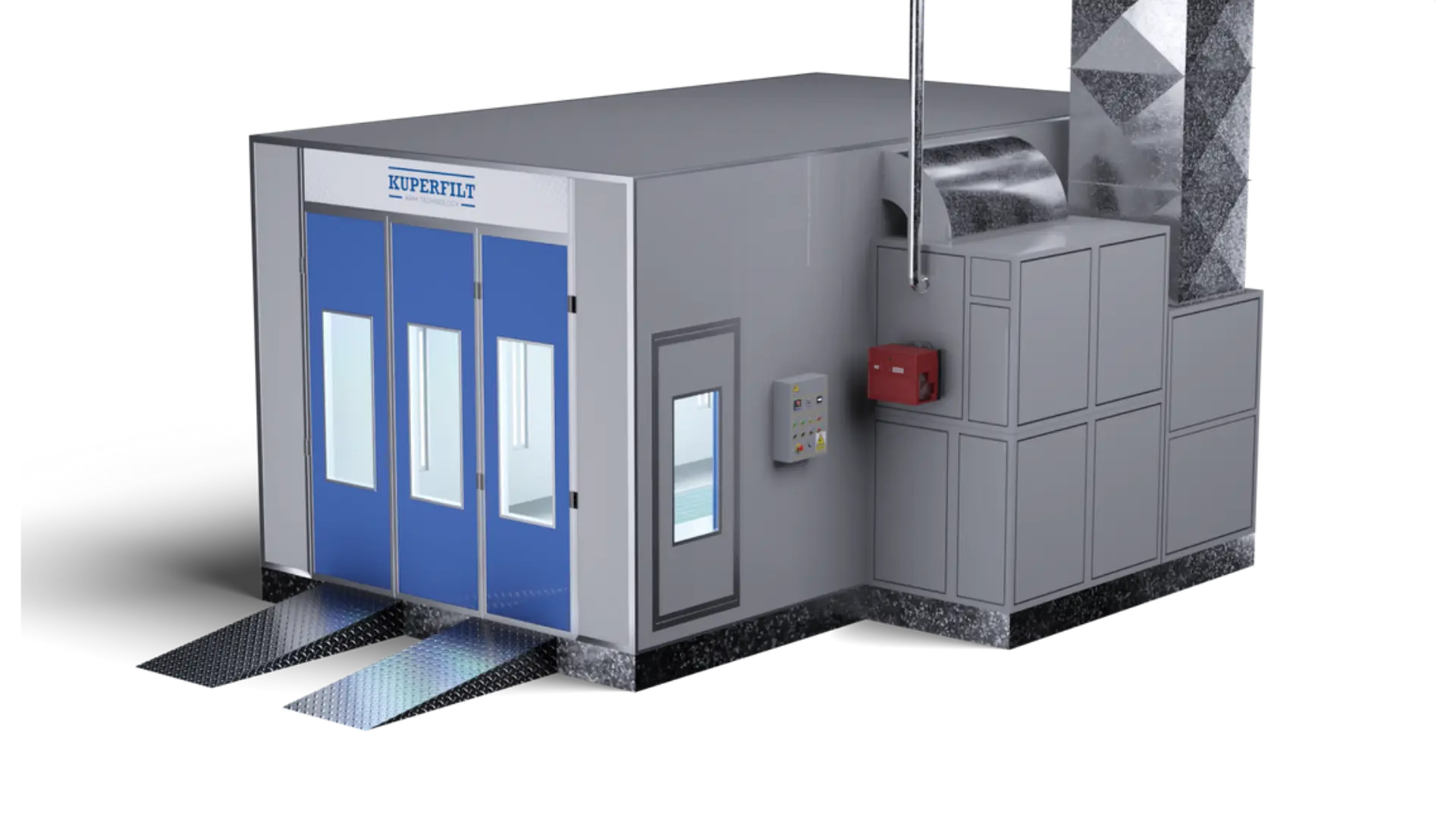

PARTES
Paneles del techo
Paneles de paredes
Tablero de control

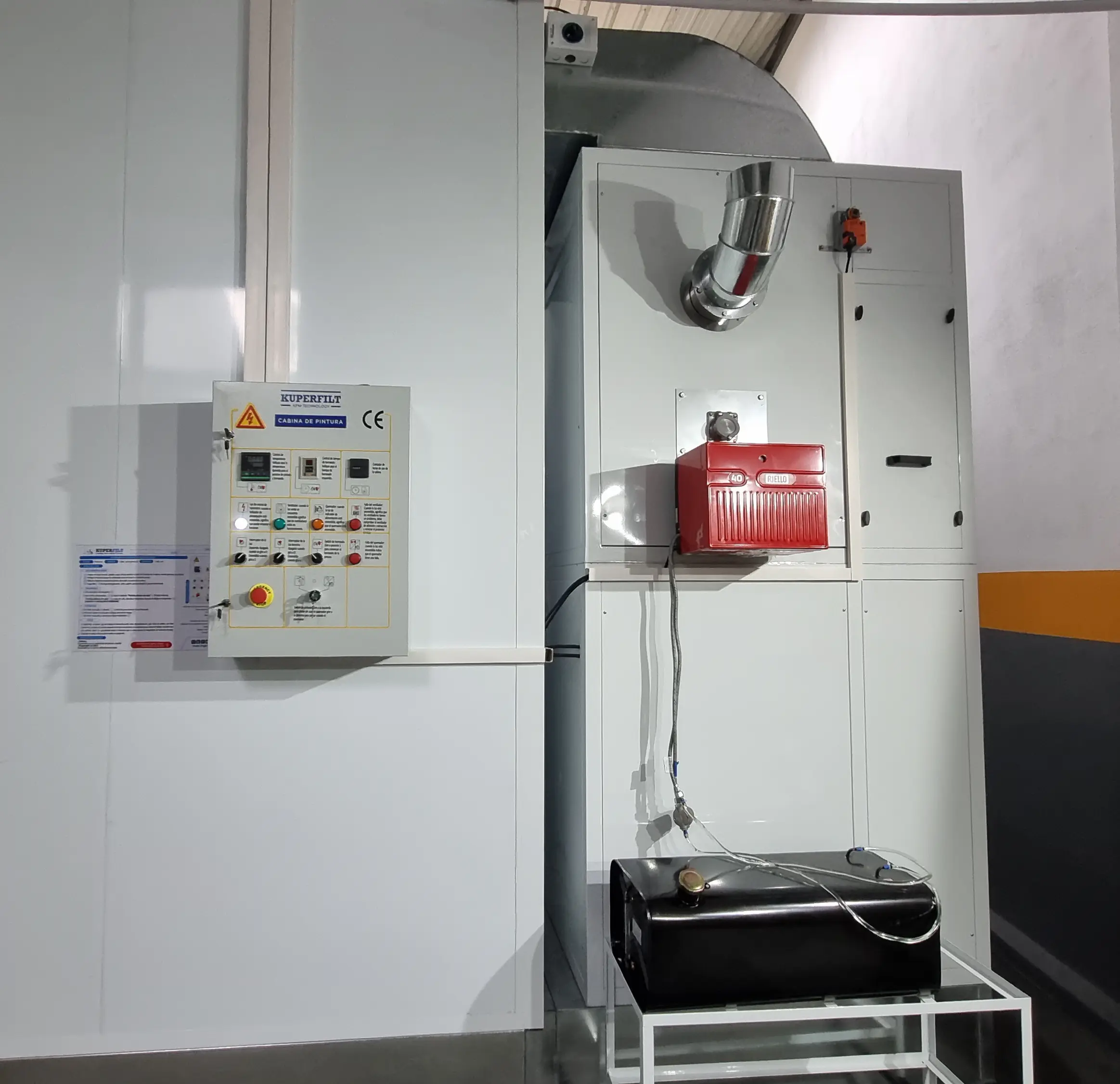

Quemador Riello
Puerta de ingreso de pintor

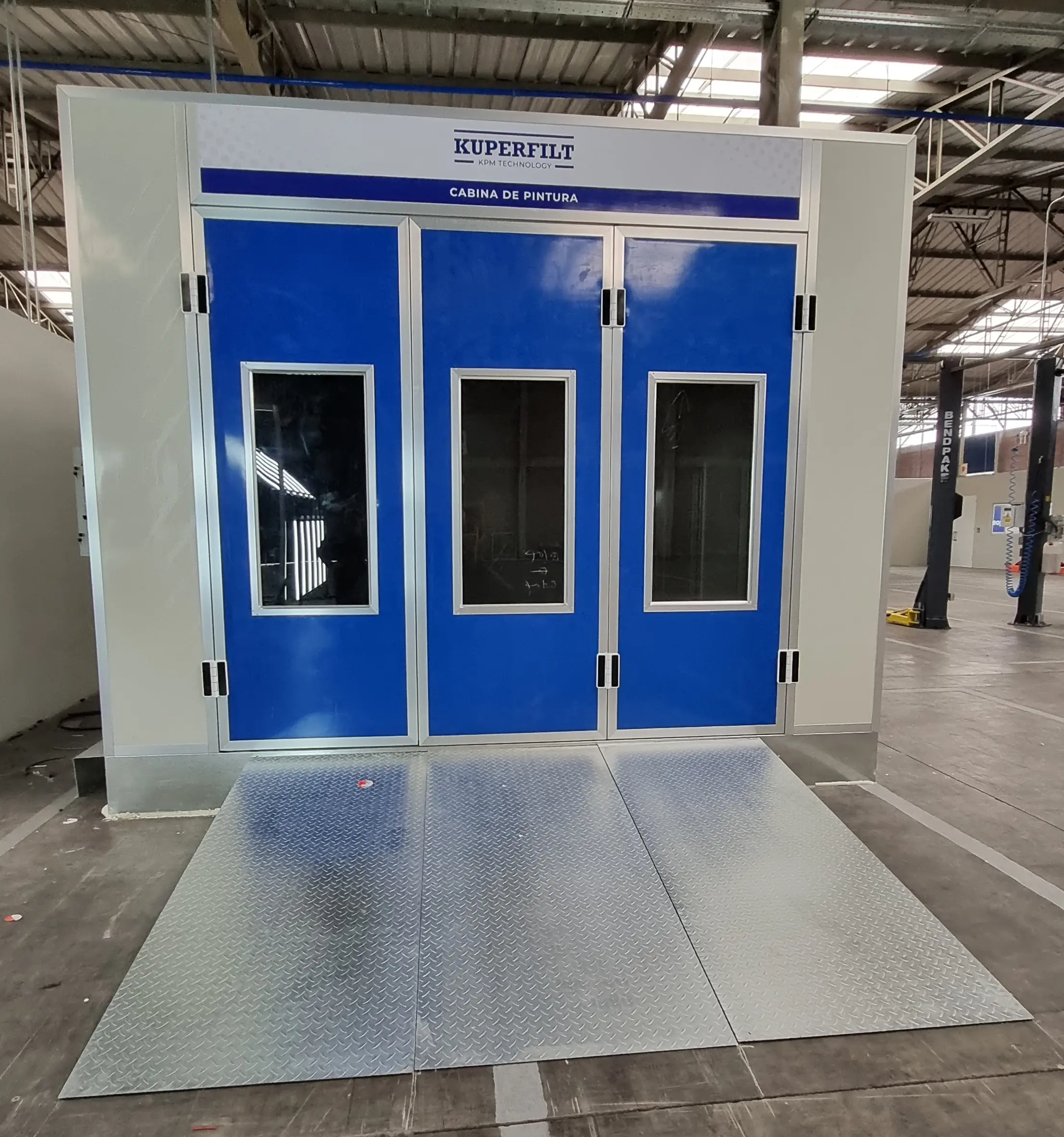

Puertas de ingreso de autos
Rampas de acceso
Grupo generador
Ductos de extracción de aire
Ductos de extracción de humos
Ductos de inyección de aire
Plataforma de acero galvanizado
